汚水ポンプについて水位での自動制御があると 考えます。汚水ポンプ井水位計は更新になりま すが、補助継電器盤は今回工事ではないので、 計装変換機盤から既設補助継電器盤に配線接 続する考えでよろしいでしょうか。
計装変換器盤が既設流用となりますので、配線 は考えておりません。
全24葉の内１２ システム構成図にある、自動通 報装置は、既設自動通報装置への信号変更で はなく、ＤＳＰ監視制御装置のメール通報機能で の対応でよろしいでしょうか。
今回工事では、自動通報装置の信号変更は考 えておりません。
全24葉の内１２ 1階機器配置・配線平面図 にて、⑱中央監視盤が記載されおりません。 今回既設設備が残りますので、⑱中央監視盤で は旧設備の監視を行うことで、撤去でなく残置で よろしいでしょうか。
お見込みのとおりです。 No. 1、No. 3汚水ポンプ盤は今回更新ですが、汚
水ポンプ設備コントールセンタ及び汚水ポンプ 設備補助継電器盤は将来となっています。 汚水ポンプは吐出弁等と連動が必要になりま す。
今回更新した汚水ポンプ関連の制御回路は 既設盤の回路を使うとの解釈でよろしいでしょう か。
お見込みのとおりです。
No. 1、No. 3汚水ポンプの監視については、制御 回路が変更にならないので、旧監視盤で監視す るという考えでよろしいでしょうか。
お見込みのとおりです。
計装フローシートで今回設置する発信器類に着 色がありますが、計装変換器盤には今回範囲の 着色ありません。計装変換器盤が無いと上位伝 送のための変換器などを取り付ける場所が無い ので、計装変換器盤は今回製作範囲との解釈 でよろしいでしょうか。
今回工事では、発信機類のみの更新となりま す。
計装変換器盤は既設流用となります。 工事名：

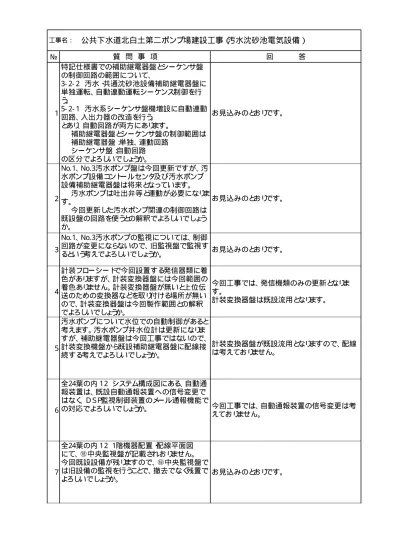

公共下水道北白土第二ポンプ場建設工事（ 汚水沈砂池電気設備）
質 問 事 項 回 答 特記仕様書での補助継電器盤とシーケンサ盤
の制御回路の範囲について、
3- 2- 2 汚水・共通沈砂池設備補助継電器盤に 単独運転、自動連動運転シーケンス制御を行 う。
5- 2- 1 汚水系シーケンサ盤機増設に自動連動 回路、入出力器の改造を行う。
とあり、自動回路が両方にあります。
補助継電器盤とシーケンサ盤の制御範囲は 補助継電器盤：単独、連動回路
シーケンサ盤：自動回路 の区分でよろしいでしょうか。
お見込みのとおりです。
